[四軸飛行器] Dragonfly-蜻蜓 硬體分享與全組裝過程


[四軸飛行器] --Dragonfly硬體全組裝過程





(一)機架部分


有玻纖板版本與純碳纖版本讓機身超輕量化,加上高效率槳配充分利用電池每一分電力,用插件的方式便於組裝,文中分享雷切與CAD圖檔,各位快到巷口7-11雷切一套阿!
(幾時有這種服務?!)

預設多種擴充模組:  超音波定高、GPS、空拍雲台、3DR數據傳輸位置,整配整潔美觀。



Dragonfly機身切版圖(高解析度雷切版本與CAD圖載點在文末)


機架組裝完成圖


手把手教你組裝Dragonfly




(二)電裝部分

    經實測此組槳配拉力在油門量50%約為700g,在推力與效率表現都很突出,
適合輕附載任務使用。


動力電裝配置

整合於機架,整線完成


機體詳細資訊:

機體相容飛控板:APM、Multiwii、KK ....etc

飛行器軸距:          330mm

材料:      碳纖維、玻璃纖維

馬達:       A2212-13  980KV

全機重量:                   780g

負載重量:                0~1000g

動力電池:LiPo(3S、2200mAh~5200mAh、15C)

負載懸停時間:       最大15 min

空載懸停時間:     最大20 min

可擴充套件:

小型無線攝影機(可用於FPV),無線數據傳輸,超音波定高模

組 ,GPS模組,相機雲台。

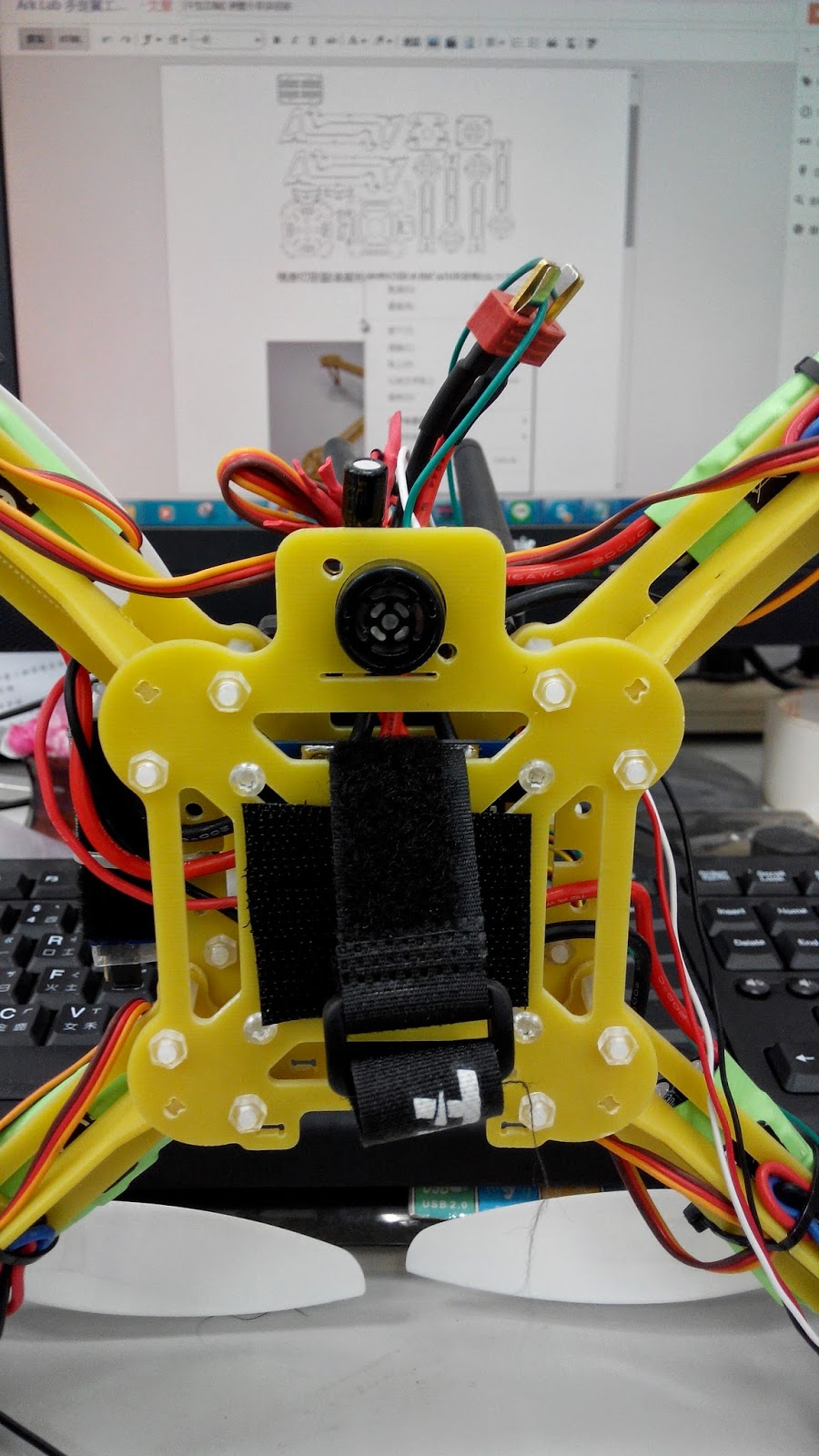

           超音波裝配








Dragonfly 機架資料 ------點我下載
